Support Portal STABILO ErgoPen:
Anleitungen, Tutorials & Downloads

Sollten darüber hinaus technische Fragen zum ErgoPen und zur App auftreten, steht folgender persönlicher Support-Kontakt zur Verfügung:
E-Mail: support.education(at)stabilo.com & Telefon: +49 (0) 911 / 567 1455 (Rückruf-Service)

Download Anwenderhandbuch

Das folgende Video beschreibt die ersten vier Schritte der Inbetriebnahme detailliert. Das Aufladen, Einschalten, Aufbereiten des Tablets und die Koppelung werden hier erklärt.

1. Schritt – Aufladen
Der Pen wird mit dem beiliegenden USB-Kabel über einen Computer oder das Ladegerät aufgeladen. Die Ladezeit beträgt ca. 2,5 Stunden. Die LED leuchtet grün, sobald der Akku vollständig geladen ist.

2. Schritt – Einschalten
Mit dem Abziehen der Kappe wird der Pen eingeschaltet. Der Startvorgang beginnt nun, dies zeigt sich durch die gelb leuchtende LED. Nach weniger als 5 Sekunden blinkt der Pen blau und ist bereit für den Verbindungsaufbau.

3. Schritt – Aufbereitung des Tablets
Die zugehörige App (STABILO ErgoPen App) muss nun auf dem Tablet gestartet werden. Dabei ist es wichtig, den Hinweisen auf dem Bildschirm zu folgen.
Hinweis: Je nach Betriebssystem kann die Anwendung im Google PlayStore (Android) oder Apple App Store (iOS) heruntergeladen werden.

4. Schritt - Koppelung
Der Pen verbindet sich automatisch mit dem Tablet bzw. der App. Nach erfolgreicher Verbindung leuchtet die LED durchgehend blau.
Zusätzlich empfehlen wir noch einen Blick in das Anwenderhandbuch, welches mit dem Download heruntergeladen werden kann.




Das Anwenderhandbuch kann mit dem folgenden Download heruntergeladen werden.

Inhalt des Handbuchs

  • ErgoPen App im Überblick
  • Grundeinstellungen
  • Der Test
  • Die Auswertung der Messung
  • Fehlermeldung


Download

Im folgenden Video wird veranschaulicht, welche Handlungen bei aufkommenden Problemen unternommen werden sollten.

Sollte der Pen nicht mehr reagieren, muss vorerst die Stiftkappe aufgesetzt werden, sodass die LED erlischt. Daraufhin kann die Kappe erneut abgezogen werden. Sollte der Pen darauf nicht reagieren, gibt es folgende Möglichkeiten:

1. Den Pen erneut schließen, das Tablet komplett neu starten und die App und den Pen erneut starten.

2. Kommt es weiterhin zu Problemen (z. B. LED leuchtet dauerhaft gelb) kann der Pen zurückgesetzt werden. Dabei muss die Kappe abgesetzt und die USB-Abdeckung geöffnet werden. Ein Draht, z. B. eine aufgebogene Büroklammer, muss 3 bis 4 mm in die kleine Öffnung eingeführt und wieder herausgenommen werden.  Der Pen sollte nun neu starten: Die LED geht aus, leuchtet gelb und geht nach einigen Sekunden zu blauem Blinken über.

Für technische Fragen zum ErgoPen und zur App steht folgender Support zur Verfügung:

E-Mail: support.education(at)stabilo.com
Telefon: +49 (0) 911 / 567 1455 (Rückruf-Service)

Download

Der digitale Stift enthält empfindliche Bewegungssensoren, die von Zeit zu Zeit neu eingemessen werden müssen. Beim ersten Start fordert die App eine Kalibrierung, denn ohne aktuelle Kalibrierungsdaten sind keine präzisen Messungen möglich. Wenn ein Dialog erscheint, muss vorerst auf „OK“ getippt werden und im nächsten Dialog „Stift kalibrieren“. Danach müssen die Anweisungen auf den folgenden Bildschirmen gewissenhaft ausgeführt werden. Die Kalibration durchläuft drei Schritte: Während der Stift in Stufe 1 unbeweglich liegen sollte, muss er in den letzten beiden Phasen um alle Achsen geschwenkt werden, damit der Pen in möglichst viele Richtungen gezeigt hat. Beim Wechsel von Phase 2 auf Phase 3 muss in der App eine Schaltfläche „weiter“ angetippt werden, diese erscheint, um auf diesen Wechsel aufmerksam zu machen.
Hinweis: Ein ausreichender Abstand muss beim Kalibrieren (mindestens 30 cm) zwischen Stift und Tablet bestehen, denn das Magnetfeld des Tablets kann die Sensordaten des Magnetsensors verfälschen.

Definition der Parameter

  • Dauer: Schreibdauer vom ersten Aufsetzen bis zum letzten Abheben des Stiftes.
  • Druck: Der Druck mit dem der Stift auf die Schreibunterlage gedrückt wird.
  • Schreibfrequenz: Die Anzahl der Auf- und Abstriche pro Sekunde.
  • Automationsgrad: Maß für den Automationsgrad einer Bewegung. Anzahl der Richtungsinversionen in der Geschwindigkeit pro Auf- und Abstrich (Number of Inversions in Velocity, NIV).
  • Winkel: Durchschnittlicher Winkel zwischen Stift und Blattebene.



Nähere Infos zu den Ergebnisparametern sind im Anwenderhandbuch zu finden.

Download

In der STABILO ErgoPen App können die Testergebnissse und die Arztberichte ganz einfach über das in der App integrierte Drucker-Symbol gedruckt werden. Dafür muss lediglich das verwendete Tablet mit einem Netzwerkdrucker verbunden sein. Alternativ steht das Synchronisations-Tool zur Verfügung. Das Synchronisations-Tool muss hierzu zunächst auf dem Computer installiert werden, um anschließend die Daten vom Tablet mit Hilfe eines USB-Kabels automatisch auf den Computer zu übertragen. Eine Anleitung zur Installation kann dem Anwenderhandbuch entnommen werden. Den Link zum Download des Synchronisations-Tools gibt es hier:

Download

Um ein Software-Update durchzuführen, muss das Tablet in regelmäßigen Abständen mit dem Internet verbunden werden, um nach Updates für die App zu suchen. So bleiben die App und der Pen immer auf dem neuesten Stand.

Wie ein Update im Playstore durchgeführt wird, erfahren Sie im folgenden Video.

Hinweis: Das Video zeigt das Software-Update anhand der ErgoPen Android App. Für die iOS-Version ist die Vorgehensweise im App Store vergleichbar. Auch die Software des benutzten Tablets sollte stets auf dem aktuellsten Stand sein.

STABILO verbessert kontinuierlich sowohl die ErgoPen App als auch die Software, die im Inneren des Stiftes läuft. Daher ist es wahrscheinlich, dass beim Erhalt des Stiftes eine neue Version verfügbar ist. Die Software, die die Prozessoren im Stift steuert, heißt Firmware. Stift und App funktionieren am besten zusammen, wenn die neueste Firmware-Version installiert ist. Aus diesem Grund muss kontinuierlich die Verfügbarkeit neuer Firmware-Updates geprüft werden, diese Updates können im Einstellungsmenü erreicht werden. Im nächsten Schritt müssen die Stifteinstellungen gewählt und sichergestellt werden, dass der Stift mit dem Tablet verbunden ist. Um den Prozess zu starten, muss die Batterie des Stiftes zu mindestens 50% geladen sein. Auch hier genügt es, nach dem Tippen auf "Stift updaten" den Anweisungen des Programms zu folgen. Während der Aktualisierung wird der Stift violett blinken und danach neu starten, was am gelben Leuchten zu erkennen ist. Dies ist normal; der Ablauf darf nicht unterbrochen werden bis der Stift wieder mit einem blauen Dauerlicht leuchtet.

Hinweis: Das Video zeigt die Vorgehensweise bei Software- und Firmware-Update anhand der EduPen App im Playstore App. Für die ErgoPen App und iOS-Version ist die Vorgehensweise vergleichbar.

Schreibt die Mine nicht mehr, befindet sich eine Wechselmine in der Verpackung. STABILO bietet zudem eine Viererpackung Wechselminen zum Kauf an. Die Mine darf nicht mit einer handelsüblichen Kugelschreibermine ersetzen werden, denn die Mine wurde speziell entwickelt. Falls der Tintenfluss versiegt, kann das Griffstück nach vorne abgezogen werden und gibt die Mine frei, die dann leicht ausgewechselt werden kann. Um den Schalter unterhalb der Spitze nicht zu beschädigen, muss ein Drehen des Griffstücks unbedingt vermieden werden. Das Griffstück darf immer nur in Richtung der Stiftlängsachse gedreht werden, wenn es auf- oder abgesetzt werden soll.

Zum Zusammenbau muss in umgekehrter Reihenfolge vorgegangen werden. Dabei muss darauf geachtet werden, dass das Griffstück gerade aufgeschoben und nicht gedreht wird.

Technische Voraussetzungen:

  • Ein Tablet ab Android 5.0 (STABILO empfiehlt Samsung-Tablets) oder iOS 9.0 (Apple)
  • Bluetooth-Low-Energy-Unterstützung
  • Prozessor mit mind. 1,6 GHz
  • Bilddiagonale: empfohlen ab 10 Zoll



Das Wichtigste auf einen Blick:

  • Der Stift wird über das Abziehen der Kappe eingeschaltet. Dann dauert es ca. drei Sekunden, bis er bereit ist, sich mit dem Tablet zu verbinden.
  • Der Stift enthält eine Kugelschreibermine, die auf handelsüblichem Papier schreibt. Bitte niemals auf den Bildschirm des Tablets schreiben!
  • Nach Gebrauch sollte die Kappe wieder aufgesteckt werden, da sich der Akku des Stifts sonst zu schnell entlädt.
  • Das Laden ist an jedem USB-Ladegerät möglich.

Alle weiteren Punkte zum Betrieb des ErgoPen sind in den Warnungen und Sicherheitshinweisen zusammengefasst.

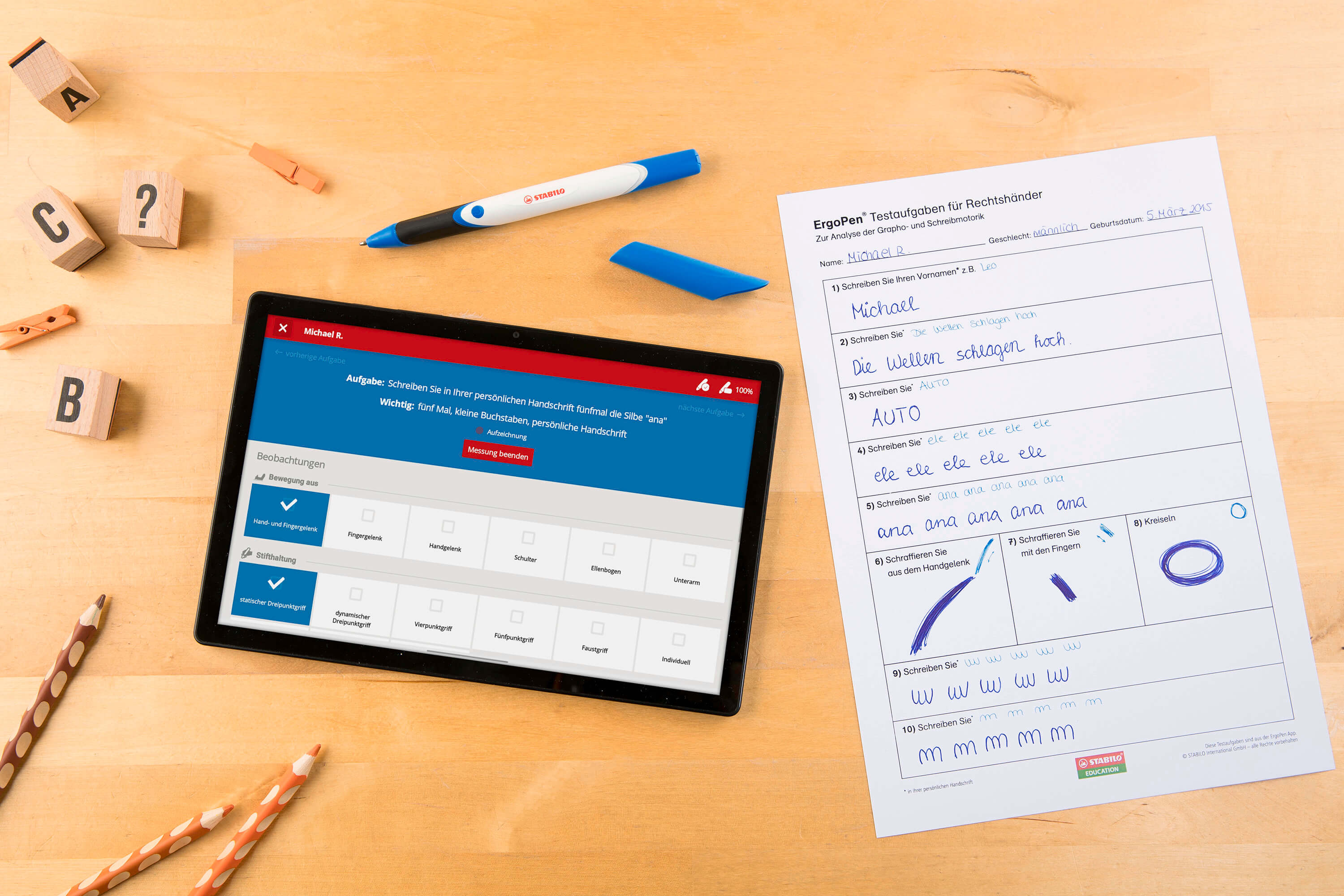

Anwendung des ErgoPen in der Praxis

So funktioniert das Messinstrument mit App für Ergotherapeuten
